| 材质：不锈钢 | 连接形式：法兰 | 工作温度：DN50℃ |
| 型号：J49W-16P | 品牌：上海东格阀门 | 压力环境：高压 |
| 驱动方式：手动 | 试验压力：2.0MPa | 公称通径：DN6mm |
| 标准：国标 | 流动方向：单向 | 零部件及配件：配件 |
| 用途：截止 | 适用介质：油品 | 类型(通道位置)：二通式 |
| 规格：DN6 |

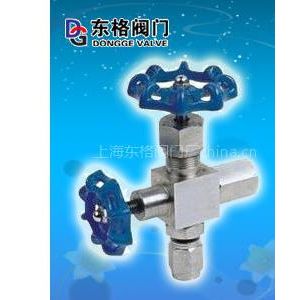

| 产品名: | 压力计法兰针型阀 |
| 型号: | J49W |
| 口径: | DN3-6 |
| 压力: | 16MPa-32MPa |
| 材质: | 锻钢、不锈钢 |
一、产品针型阀的详细资料：
产品型号：J49H-1.6(32)P型
产品名称：针型阀
零件名称 | 阀杆 | 阀体 | 阀底座 | 填料 | 填料阀盖 Packing | 手轮Handwheel |
J49H-320-DN3 | 碳钢 | 铬不锈钢 | 聚四氟乙稀，柔性石墨 | 碳钢Carbon steel | 优质碳钢 | |
J49H-320P-DN6 | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢Stainless steel | ||
型号 Type | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
型号 | 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||||
L1 | D1 | D2 | L2 | H | H1 | h | H’ | M1 | L3 | |||
J49H-320 | 3 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
J49H-320P | 6 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
