品牌：上海东格阀门	型号：Z41F46-16C	连接形式：法兰
主体材料：铸钢	公称通径：DN50mm	适用介质：弱酸碱介质
材质：铸钢	密封形式：软密封型	标准：GB
外形：大型	流动方向：单向	驱动方式：手动
零部件及配件：阀体	用途：截止	压力环境：常压
工作温度：常温	类型(通道位置)：直通式	规格：DN40-300

铜闸阀	刀型闸阀	手动闸阀	电动闸阀	平板闸阀	美标闸阀

日标闸阀	铸铁闸阀	铸钢闸阀	碳钢闸阀	锻钢闸阀	高压闸阀

保温闸阀	低温闸阀	电站闸阀	法兰闸阀	焊接闸阀	丝口闸阀

螺纹闸阀	水封闸阀	排渣闸阀	真空闸阀	气动闸阀	衬氟闸阀

油田闸阀	软密封闸阀	不锈钢闸阀	弹性座封闸阀

产品详情

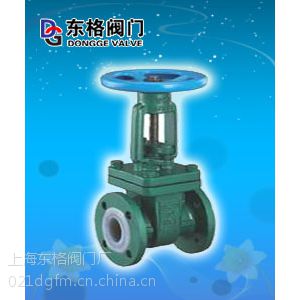

产品名:	衬氟闸阀
型号:	Z41F46
口径:	DN15-DN500
压力:	1.0-1.6MPa
材质:	铸铁、铸钢、不锈钢

一、Z41F衬氟闸阀概述：
闸阀是一种最带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP（F46）、PCTFE（F3）衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、Z41F衬氟闸阀特点：
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

三、Z41F衬氟闸阀技术规范：

设计标准	GB12234
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

四、Z41F衬氟闸阀零件材料：

序号	零件名称	灰铸铁	铸钢	不锈钢
序号	零件名称	Z	C	P	R
1	阀体、阀盖、阀板	HT250	WCB	CF8	CF8M
2	衬里层/阀座
3	阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni9
4	填料、垫片	PTFE(F4)
5	中法兰螺栓	35	35	1Cr17Ni2	1Cr17Ni2
6	中法兰螺母	45	45	0Cr18Ni9	0Cr18Ni9
7	支架	WCBCF8
8	阀杆螺母	ZCuAI10FeA439D2
9	手轮	HT200

五、Z41F衬氟闸阀主要连接及外形尺寸

公称通径(DN)	标准值							参考值
	L	D	D1	D2	f	b	Z-Фd	D0	H1	H2	重量
	PN1.0（MPa）
15	130	95	65	45	2	14	4-Ф14	100	110	125	6
20	150	105	75	55	2	16	4-Ф14	100	120	140	7
25	160	115	85	65	2	16	4-Ф14	120	132	155	8
32	180	135	100	78	2	18	4-Ф18	120	156	185	11
40	240	145	110	85	3	18	4-Ф18	160	167	210	20
50	250	160	125	100	3	20	4-Ф18	160	358	410	28
65	270	180	145	120	3	20	4-Ф18	180	375	440	32
80	280	195	160	135	3	22	4-Ф18	180	435	515	45
100	300	215	180	155	3	22	8-Ф18	220	500	600	60
125	325	245	210	185	3	24	8-Ф18	220	615	740	110
150	350	280	240	210	3	24	8-Ф23	240	675	825	120
200	400	335	295	265	3	26	8-Ф23	280	820	1020	150
250	450	390	350	320	3	28	12-Ф23	320	970	1220	240
300	500	440	400	368	4	28	12-Ф23	320	1145	1445	340
350	550	500	460	428	4	30	16-Ф23	360	1280	1630	550
400	600	565	515	482	4	32	16-Ф25	400	1450	1850	680
450	650	615	565	532	4	32	20-Ф25	500	1538	1988	795
500	700	670	620	585	4	34	20-Ф25	500	1730	2230	880
