| 品牌：上海东格阀门 | 型号：Z45X-10 | 连接形式：法兰 |
| 主体材料：铁 | 公称通径：DN50mm | 适用介质：水 |
| 材质：铸铁 | 密封形式：软密封型 | 标准：GB |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀杆 | 用途：补水 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：DN40-1200 |
| 铜闸阀 | 刀型闸阀 | 手动闸阀 | 电动闸阀 | 平板闸阀 | 美标闸阀 |
| 日标闸阀 | 铸铁闸阀 | 铸钢闸阀 | 碳钢闸阀 | 锻钢闸阀 | 高压闸阀 |
| 保温闸阀 | 低温闸阀 | 电站闸阀 | 法兰闸阀 | 焊接闸阀 | 丝口闸阀 |
| 螺纹闸阀 | 水封闸阀 | 排渣闸阀 | 真空闸阀 | 气动闸阀 | 衬氟闸阀 |
| 油田闸阀 | 软密封闸阀 | 不锈钢闸阀 | 弹性座封闸阀 |

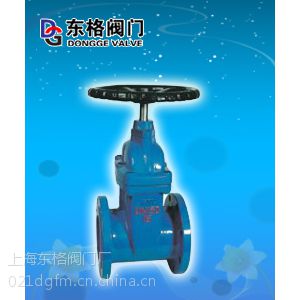

| 产品名: | 暗杆弹性座封闸阀 |
| 型号: | RVHX/Z45X |
| 口径: | DN50-DN600 |
| 压力: | 1.0-2.5MPa |
| 材质: | 铸铁、铸钢 |
NO | 零件名称 | 材质 |
1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
3 | 内六角螺栓 | 碳化处理 |
4 | 密封圈 | 丁腈橡胶、三元乙丙 |
5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
6 | 阀杆 | 不锈钢 |
7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
8 | 止推轴承 | 锡青钢 |
9 | 螺栓 | 不锈钢 |
10 | 压盖 | 球墨铸铁、铸钢 |
11 | 防尘罩 | 丁腈橡胶 |
12 | 手轮（传动帽） | 铸铁 |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
