| 材质：铸钢 | 品牌：上海东格阀门 | 连接形式：法兰 |
| 类型(通道位置)：直通式 | 驱动方式：手动 | 介质温度：120℃ |
| 工作压差：1.0 | 型号：Z573X-16 | 产品别名：1.6 |
| 适用范围：DN15 | 流动方向：单向 | 用途：补水 |
| 适用介质：氨气 | 压力环境：常压 | 规格：DN15-300 |

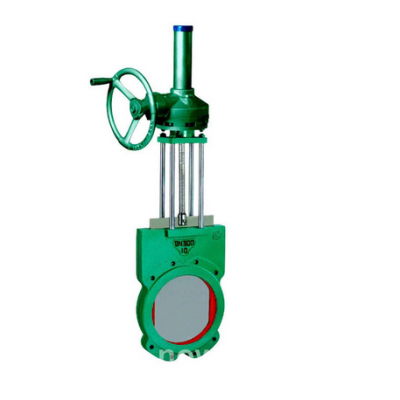

产品名称：伞齿轮浆液阀(刀型闸阀)
产品型号：Z573X
产品特点：Z573X伞齿轮浆液阀 刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。
一、主要性能规范：
公称压力PN | 密封试验 | 壳体试验 | 工作温度 | 适用介质 |
0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥浆、煤渣、纸浆、粮浆、粒状物等介质 |
1.0MPa | 1.1MPa | 1.5MPa |
二、主要外形及连接尺寸：
公称通径DN | 结构长度L | D1 | D2 | H | L0 | D0 | n-M | |
0.6 | 1.0. | |||||||
50 | 48 | 48 | 100 | 125 | 300 | 400 | 250 | 4-M16 |
65 | 48 | 48 | 120 | 145 | 310 | 400 | 250 | 4-M16 |
80 | 50 | 50 | 135 | 160 | 330 | 400 | 250 | 4-M16 |
100 | 50 | 50 | 155 | 180 | 380 | 400 | 250 | 8-M16 |
125 | 50 | 50 | 185 | 210 | 440 | 400 | 250 | 8-M16 |
150 | 60 | 60 | 210 | 240 | 500 | 400 | 250 | 8-M20 |
200 | 60 | 60 | 265 | 295 | 580 | 400 | 250 | 8-M20 |
250 | 70 | 70 | 320 | 350 | 670 | 420 | 300 | 12-M20 |
300 | 70 | 80 | 368 | 400 | 820 | 420 | 300 | 12-M20 |
350 | 80 | 90 | 428 | 460 | 900 | 420 | 300 | 16-M20 |
400 | 90 | 120 | 482 | 515 | 1020 | 420 | 300 | 16-M22 |
