| 材质：铸钢 | 品牌：上海东格阀门 | 连接形式：对夹 |
| 类型(通道位置)：直通式 | 驱动方式：手动 | 介质温度：150℃ |
| 工作压差：1.0 | 型号：Z73X-10 | 产品别名：1.6 |
| 适用范围：油、气 | 流动方向：单向 | 用途：安全 |
| 适用介质：水 | 压力环境：常压 | 规格：DN15-300 |

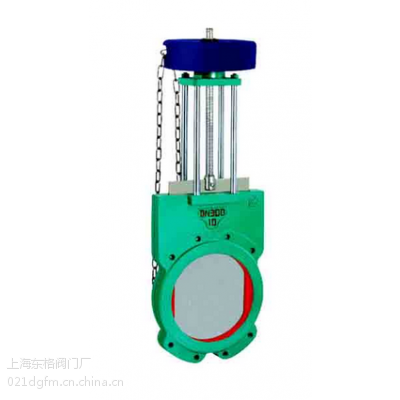

产品名称：链轮式浆液阀（刀型闸阀）
产品型号：Z73X
产品特点：结构简单：轻便、密封性能好。 操作方式：手轮、电动、电液动、气动。
一、产品用途：
本阀门适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。
适用温度：-10～80℃
二、主要零部件材质：
阀体 | 灰铸铁、碳钢 |
闸板 | 不锈钢 |
阀杆 | 不锈钢 |
立柱 | 45＃ |
密封圈 | 橡胶 |
三、主要外形及连接尺寸：
DN | L | D1 | D2 | D0 | H | N-M | |
PN6 | PN10 | ||||||
50 | 40 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
65 | 40 | 40 | 145 | 120 | 180 | 305 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 220 | 330 | 4-M16 |
100 | 50 | 50 | 180 | 155 | 220 | 380 | 4-M16 |
125 | 50 | 50 | 210 | 185 | 240 | 415 | 4-M16 |
150 | 60 | 60 | 240 | 210 | 280 | 490 | 4-M20 |
200 | 60 | 60 | 295 | 265 | 280 | 550 | 4-M20 |
250 | 70 | 70 | 350 | 320 | 360 | 693 | 8-M20 |
300 | 70 | 80 | 400 | 368 | 400 | 796 | 8-M20 |
350 | 80 | 90 | 460 | 428 | 400 | 895 | 10-M20 |
400 | 80 | 120 | 515 | 482 | 500 | 1004 | 10-M22 |
