| 材质：铸钢 | 品牌：上海东格阀门 | 连接形式：对夹 |
| 类型(通道位置)：直通式 | 驱动方式：电子 | 介质温度：120℃ |
| 工作压差：1.0 | 型号：PZ973X-10 | 产品别名：刀闸闸阀 |
| 适用范围：污水、沉淀池、矿砂 | 流动方向：单向 | 用途：补水 |
| 适用介质：油品 | 压力环境：常压 | 规格：DN50-500 |

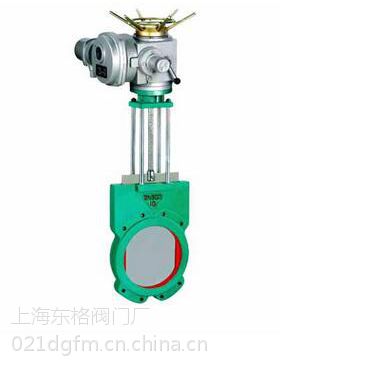

一、电动刀形浆液闸阀产品原理：
电动刀形浆液闸阀按照口径不同制成暗杆和明杆两种形式，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断 功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可***提高刀板寿命。阀板材质选用不锈 钢、精磨抛光处理可获得 密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。、适用介质：金 矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
二、电动刀形浆液闸阀主要性能规范：
公称压力PN(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 适用介质 |
1.0 | 1.5 | 1.1 | 烟气、灰、渣水混合物、空气混合物 |
1.6 | 2.4 | 1.8 |
三、电动刀形浆液闸阀主要外形连接尺寸：
公称压力mm | L | D | D1 | H | n-M | |
PN0.6 | PN1.0 | |||||
50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
